| Standaard of Niet-standaard: | standaard | Stijl: | Mechanische Verbinding |
|---|---|---|---|
| Modelaantal: | Kl-CH155 | formaat: | 20120mm |
| Vervanging: | Chesterton 155 | Functie: | Schachtverbinding |
| Trefwoorden: | Verbindingstype 155 van de Chestertonpatroon | Plaats van Oorsprong: | Zhangjiagang, China (vasteland) |
| Hoog licht: | mechanische verbindingsvervanging,mechanische verbindingen voor pompen |
||

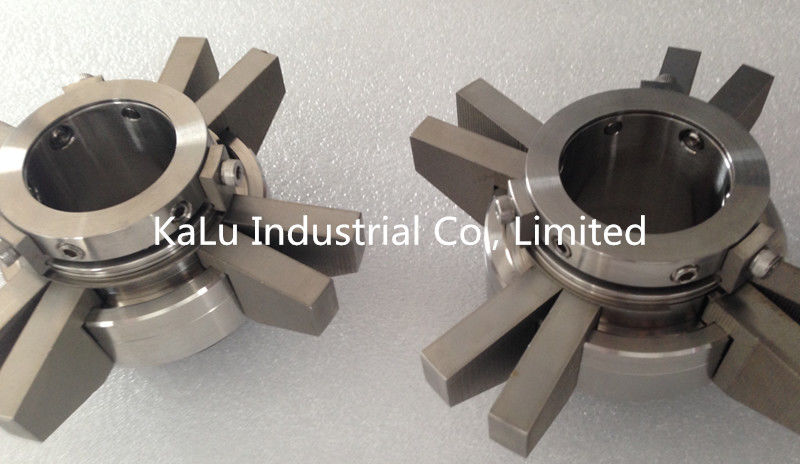

Vervanging van Chesterton 155. Enige patroon mechanische verbinding.
Voordelen:
Regelbare/verwijderbare klierlusjes
360-graad gelijke havenomwenteling
Quick-release centreerriemen
Beschikbaar in speciale legeringen
Dynamisch spanning-verlichte smalle profielgezichten
De lage monolithische gezichten van de hittegeneratie
Self-Centering Slotring elimineert verkeerde opstelling
De stationaire lentes
Temperatuur: - 20--220℃
Snelheid: 16m/s
Druk: 25bar
Standaardgrootte: 25120mm of 1,0“ - 4,75“
CH155-is de patroon-stijl enige verbinding de perfecte verbinding voor elk van uw installatietoepassingen voor algemeen gebruik. Dit eenvoudige mechanische verbindingsontwerp resulteert in een robuustere en betrouwbare verbinding voor algemene toepassingen, terwijl de lage gezichten van de profielverbinding voor lage hitte toestaan geschikt generatie-maakt het ideaal gezien voor niet-smeert vloeistoffen.
Met de toevoeging van de regelbare klierlusjes, kan CH155 aan om het even welk het vastbouten aanpassen patroon, die installatie gemakkelijker maken.
| Grootte/Duim | B | C | E | F | G | ||||
| maximum | min | maximum | min | 3/8“ | 1/2“ | 5/8“ | 3/4“ | ||
| 1,000 | 4,650 | 1,750 | 2,000 | 0,630 | 1,890 | 2,880 | 3,010 | 3,130 | - |
| 1,125 | 4,690 | 1,880 | 2,030 | 0,630 | 1,890 | 2,920 | 3,050 | 3,170 | - |
| 1,125 *** | 4,690 | 1,880 | 2,030 | 0,630 | 1,890 | 2,920 | 3,050 | 3,170 | - |
| 1,250 | 4,900 | 2,000 | 2,260 | 0,630 | 1,890 | 3,110 | 3,260 | 3,380 | - |
| 1,375 | 5,040 | 2,130 | 2,420 | 0,630 | 1,890 | 3,270 | 3,400 | 3,520 | - |
| 1,375 *** | 5,040 | 2,000 | 2,420 | 0,630 | 1,890 | 3,270 | 3,400 | 3,520 | - |
| 1,500 | 5,230 | 2,250 | 2,620 | 0,630 | 1,890 | 3,460 | 3,590 | 3,710 | - |
| 1,625 | 5,290 | 2,380 | 2,680 | 0,630 | 1,890 | 3,520 | 3,650 | 3,770 | - |
| 1,750 | 5,410 | 2,500 | 2,800 | 0,630 | 1,890 | 3,640 | 3,770 | 3,890 | - |
| 1,875 | 5,530 | 2,630 | 2,930 | 0,630 | 1,890 | 3,760 | 3,890 | 4,010 | - |
| 2,000 | 5,740 | 2,750 | 3,180 | 0,630 | 1,890 | 3,970 | 4,100 | 4,220 | - |
| 2,125 | 6,040 | 2,880 | 3,430 | 0,630 | 1,890 | 4,270 | 4,400 | 4,530 | - |
| 2,250 | 6,140 | 3,000 | 3,550 | 0,630 | 1,890 | 4,380 | 4,510 | 4,630 | - |
| 2,375 | 6,290 | 3,130 | 3,590 | 0,630 | 1,890 | 4,520 | 4,650 | 4,770 | - |
| 2,500 | 6,410 | 3,250 | 3,800 | 0,630 | 1,890 | 4,650 | 4,780 | 4,900 | - |
| 2,625 | 7,630 | 3,630 | 4,000 | 0,880 | 2,500 | - | 5,350 | 5,480 | 5,600 |
| 2,750 | 7,760 | 3,750 | 4,130 | 0,880 | 2,500 | - | 5,480 | 5,600 | 5,730 |
| 2,875 | 7,880 | 3,880 | 4,250 | 0,880 | 2,500 | - | 5,600 | 5,730 | 5,850 |
| 3,000 | 8,010 | 4,000 | 4,440 | 0,880 | 2,500 | - | 5,730 | 5,850 | 5,980 |
| 3,125 | 8,130 | 4,130 | 4,550 | 0,880 | 2,500 | - | 5,850 | 5,980 | 6,100 |
| 3,250 | 8,260 | 4,250 | 4,690 | 0,880 | 2,500 | - | 5,980 | 6,100 | 6,230 |
| 3,375 | 8,380 | 4,380 | 4,800 | 0,880 | 2,500 | - | 6,100 | 6,230 | 6,350 |
| 3,500 | 8,510 | 4,500 | 4,940 | 0,880 | 2,500 | - | 6,230 | 6,350 | 6,480 |
| 3,625 | 8,630 | 4,630 | 5,050 | 0,880 | 2,500 | - | 6,350 | 6,480 | 5,500 |
| 3,750 | 8,760 | 4,750 | 5,140 | 0,880 | 2,500 | - | 6,480 | 6,600 | 6,730 |
| 3,875 | 8,880 | 4,880 | 5,260 | 0,880 | 2,500 | - | 6,600 | 6,730 | 6,850 |
| 4,000 | 9,010 | 5,000 | 5,440 | 0,880 | 2,500 | - | 6,730 | 6,850 | 6,980 |
| 4,125 | 9,130 | 5,130 | 5,550 | 0,880 | 2,500 | - | 6,850 | 6,980 | 7,100 |
| 4,250 | 9,180 | 5,250 | 5,690 | 0,880 | 2,500 | - | 6,890 | 7,020 | 7,140 |
| 4,375 | 9,300 | 5,380 | 5,810 | 0,880 | 2,500 | - | 7,020 | 7,140 | 7,270 |
| 4,500 | 9,430 | 5,500 | 5,940 | 0,880 | 2,500 | - | 7,140 | 7,270 | 7,390 |
| 4,625 | 9,560 | 5,630 | 6,060 | 0,880 | 2,500 | - | 7,270 | 7,390 | 7,520 |
| 4,750 | 9,760 | 5,750 | 6,220 | 0,880 | 2,500 | - | 7,470 | 7,600 | 7,720 |
| Grootte/Metrisch | B | C | E | F | G | ||||
| maximum | min | maximum | min | 8mm | 10mm | 12mm | 16mm | ||
| 25 | 118 | 44 | 51 | 16 | 48 | 70 | 72 | 74 | - |
| 28 | 118 | 47 | 52 | 16 | 48 | 70 | 72 | 74 | - |
| 30 | 124 | 49 | 57 | 16 | 48 | 76 | 78 | 80 | - |
| 32 | 124 | 51 | 58 | 16 | 48 | 77 | 79 | 81 | - |
| 33 | 124 | 52 | 59 | 16 | 48 | 76 | 78 | 80 | - |
| 35 | 128 | 54 | 62 | 16 | 48 | 80 | 82 | 84 | - |
| 38 | 133 | 57 | 67 | 16 | 48 | 85 | 87 | 89 | - |
| 40 | 134 | 59 | 68 | 16 | 48 | 86 | 88 | 90 | - |
| 43 | 134 | 62 | 69 | 16 | 48 | 86 | 88 | 90 | - |
| 45 | 140 | 64 | 73 | 16 | 48 | 92 | 94 | 96 | - |
| 48 | 139 | 67 | 74 | 16 | 48 | 91 | 93 | 95 | - |
| 50 | 145 | 69 | 78 | 16 | 48 | 97 | 99 | 101 | - |
| 55 | 150 | 74 | 83 | 16 | 48 | 102 | 104 | 106 | - |
| 60 | 160 | 79 | 91 | 16 | 48 | 112 | 114 | 116 | - |
| 65 | 194 | 92 | 102 | 22 | 64 | - | 132 | 134 | 138 |
| 70 | 197 | 95 | 105 | 22 | 64 | - | 135 | 137 | 141 |
| 75 | 203 | 100 | 113 | 22 | 64 | - | 141 | 143 | 147 |
| 80 | 207 | 105 | 116 | 22 | 64 | - | 144 | 146 | 150 |
| 85 | 213 | 110 | 122 | 22 | 64 | - | 151 | 153 | 157 |
| 90 | 216 | 115 | 125 | 22 | 64 | - | 154 | 156 | 160 |
| 95 | 222 | 120 | 131 | 22 | 64 | - | 160 | 162 | 166 |
| 100 | 229 | 127 | 138 | 22 | 64 | - | 167 | 169 | 173 |
| 110 | 236 | 136 | 148 | 22 | 64 | - | 174 | 176 | 180 |
| 120 | 248 | 145 | 158 | 22 | 64 | - | 186 | 188 | 192 |
Fotodetails:
Fabrieksreis:
Het bevestigen van en het Toepassen van Richtingen van Mechanische Verbindingen
1) Selecteer Aangewezen mechanische verbinding om de materialen volgens het werkvoorwaarden en hostmachinemateriaal aan te passen.
2) De radiale acterenafwijking voor de schacht (schachtkoker) zal van de geïnstalleerde mechanische verbinding 0.04mm door maximum zijn
terwijl de asbewegingswaarde van de rotor neen meer dan 0.1mm zal zijn.
3) De verbindingsdekking (of schachtdekking) van de stationaire ring van de geïnstalleerde mechanische verbindingen, de verticale graad van de verbinding
het gezicht zou 0.04mm moeten zijn door maximum.
4) Wanneer het installeren van de mechanische verbindingen, de schacht (schachtkoker), verbindingskamer, verbindingsgezicht evenals de mechanische verbinding
moet worden schoongemaakt van om het even welk middel aan het verzegelen van deel te houden.
5) Wanneer het vervoeren van middel van over hoge of lage temperatuur, met middel dat gemakkelijke vangstbrand is, gemakkelijk voor explosie.
De verwante mechanische verbindingsnormen moeten worden verwezen om passende maatregelen zoals te nemen doven, spoelend, coolong en
het filtreren.
6) De Appropricatesmering moet worden gekozen wanneer de mechanische verbinding wordt geïnstalleerd. De voorschotgrootte van mechanisch
de verbinding moet aan de voorschotinstructie worden gewaarborgd.
7) Alvorens de machine begint te lopen, zal het hermetische compartiment volledig van middel zijn en goed gesmeerd. Droge wrijving
welke tot de schade van de luchtdichtheid kan leiden is verboden strikt.
Ons product omvat de verbindingen van de de Lenteopdringer, Rubberblaasbalg mechanische verbindingen, PTFE-blaasbalg mechanische verbinding, de Verbindingen van de Metaalblaasbalg, Patroonverbindingen, Mixer en Mengapparaatverbindingen, Droog Gas Seals.Besides, kunnen wij vervangstukken van materieel siliciumcarbide, Wolframcarbide, Koolstof, Ceramisch, rubber en roestvrij staal ook voorzien.
Onze producten worden wijd gebruikt in aardolie, chemie, raffinaderij, document die, voedsel, geneesmiddel, textiel, macht, marine… maken
Om het even welke vragen, gelieve ons vrij te contacteren. Wij zijn altijd hier voor u!
